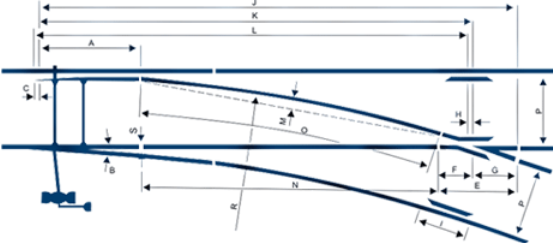

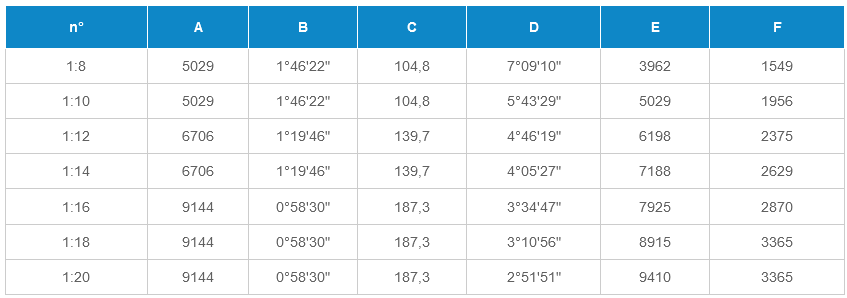

A – Comp. da Agulha

B – Ângulo da Agulha

C – Dist. do Vértice Teórico à Ponta da Agulha

D – Ângulo do Jacaré

E – Comp. do Jacaré

F – Comp. da Ponta de 1/2 para Frente

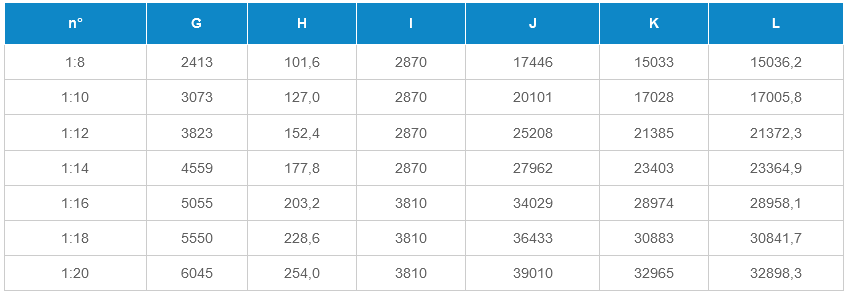

G – Comp. da Ponta de 1/2 para Trás

H – Dist. do Vértice Teórico à Ponta de 1/2

I – Comp. do Contratrilho

J – Comp. Total do Aparelho de Mudança de Via

K – Dist. da Ponta da Agulha à Ponta do Diamante (Ponta de 1/2)

L – Dist. entre os Vértices Teóricos da Agulha e do Jacaré

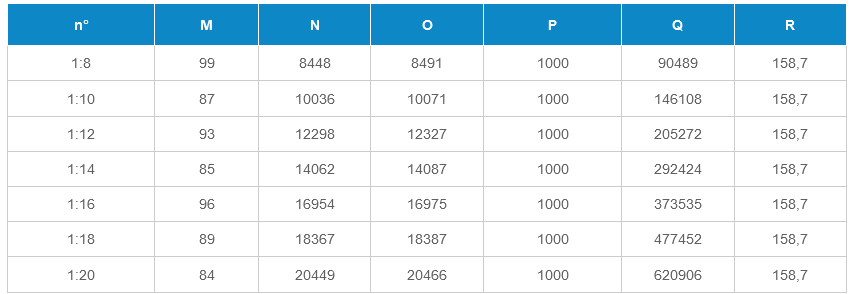

M – Flecha

N – Trilho Reto de Ligação

O – Trilho Curvo de Ligação

P – Bitola

Q –

R – Raio

S – Abertura do Couce
